برد توسعه STM32F1

برد توسعه STM32F1 یک هدر برد آموزشی است که کاربرد آن تسهیل پیاده سازی سخت افزار در یادگیری کار با میکروکنترلرهای STM32F1 و توسعۀ پروژه های مبتنی بر آنهاست.



تخفیف و هدیه



اخبار جدید یوبرد در اینستاگرام



آموزش های رایگان



لیست آموزش ها

برد توسعه STM32F1 یوبرد که آن را STM32F10xVxxx نیز می نامیم، ابزاری مناسب برای یادگیری کار با میکروکنترلرهای STM32 و توسعه و تست و خطایابی پروژه های مبتنی بر این میکروکنترلرهاست. میکروکنترلرهای STM32 دسته ای از میکروکنترلرهای ARM ساخت شرکت STMicroelectronics هستند. این میکروکنترلرها کاربردهای بسیاری دارند و در بسیاری از پروژه های سیستم های دیجیتال مبتنی بر میکروکنترلر مورد استفاده قرار می گیرند. بنابراین توانایی کار با میکروکنترلرهای STM32 برای علاقه مندان حوزۀ میکروکنترلر اهمیت ویژه ای دارد. یادگیری کار با میکروکنترلر و توسعۀ پروژه های میکروکنترلری، نیازمند داشتن سخت افزاری آماده برای تست و خطایابی نرم افزار میکروکنترلر است. در این صورت سرعت یادگیری کار با میکروکنترلرها افزایش و زمان توسعۀ پروژه ها کاهش می یابد. این برد توسعه STM32 یوبرد را با هدف برطرف کردن نیاز به سخت افزار مناسب میکروکنترلرهای STM32 سری F1 ارائه کرده ایم. برای کار با این میکروکنترلرها کافی است برد STM32 یوبرد را به کامپیوتر متصل کنیم و برنامۀ نوشته شده را به میکروکنترلر روی این برد انتقال دهیم. روی این برد پروگرامر ST-Link وجود دارد و برای پروگرام کردن STM32 نیاز به استفاده از پروگرامر خارجی نیست. PCB این برد توسعه میکروکنترلر STM32 سری F1 را با رعایت کامل ملاحظات و الزامات PCBهای صنعتی طراحی کرده ایم. المان ها و قطعات این برد به بهترین شکل در کنار هم قرار گرفته اند. این برد توسعه می تواند یک برد آموزشی میکروکنترلرهای STM32 تلقی شود و پاسخگوی بسیاری از نیازهای افراد علاقه مند به میکروکنترلرهای STM32 و توسعه دهندگان پروژه های میکروکنترلری باشد.

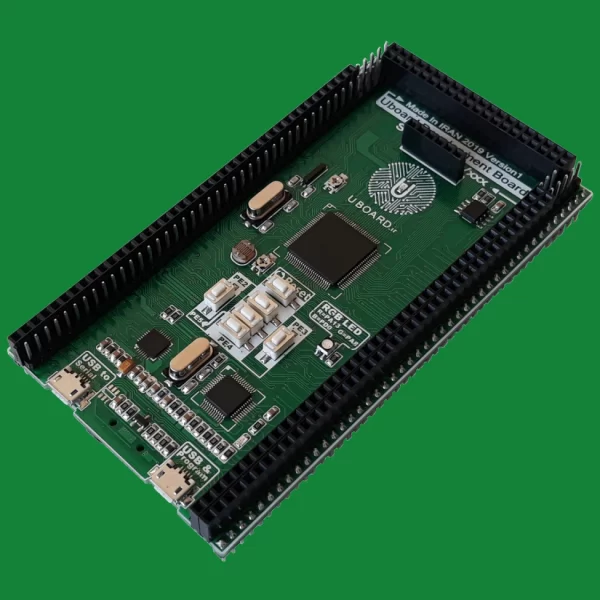

تصویر 1 – برد توسعه STM32F10xVxxx

کاربردها، مخاطبان و ویژگی های برد توسعه STM32F1 یوبرد

هدر برد STM32 یوبرد را در جهت برطرف کردن نیاز به سخت افزار مناسب برای یادگیری کار با میکروکنترلرهای STM32 و توسعه و تست پروژه هایی که با این میکروکنترلرها انجام می شوند، ارائه کرده ایم. بنابراین کاربرد اصلی این برد آموزشی STM32 در آموزش و اجرای نمونۀ اولیۀ پروژه های مبتنی بر میکروکنترلرهای STM32F1 است. افرادی که در حال یادگیری میکروکنترلرهای STM32 هستند یا پروژه هایی را با این میکروکنترلرها توسعه می دهند، می توانند نرم افزار میکروکنترلر را روی هدر برد میکروکنترلر STM32F1 به راحتی تست و خطایابی کنند. ویژگی های برد توسعه STM32F1 یوبرد به صورت زیر است:

قابلیت قرارگیری میکروکنترلرهای STM32F1 با پکیج LQFP 100 با شماره های STM32F100VB و STM32F100VC و STM32F100VD و STM32F100VE و STM32F101V8 و STM32F101VB و STM32F101VC و STM32F101VD و STM32F101VE و STM32F101VF و STM32F101VG و STM32F103V8 و STM32F103VB و STM32F103VC و STM32F103VD و STM32F103VE و STM32F103VF و STM32F103VG و STM32F105V8 و STM32F105VB و STM32F105VC و STM32F107VB و STM32F107VC.
مجهز به پروگرامر ST-Link؛
امکان برنامه ریزی میکروکنترلر اصلی توسط پروگرامر روی برد و پروگرامر خارجی؛
امکان استفاده از پروگرامر روی برد برای برنامه ریزی میکروکنترلرهای STM32 (خارج از برد)؛
امکان برنامه ریزی میکروکنترلر پروگرامر؛
دارای مبدل USB به سریال CP2102؛ (نصب درایور CP2102، مبدل USB به سریال)
دارای آی سی EEPROM خارجی؛
دارای کریستال ساعت متصل شده به پایه های واحد RTC میکروکنترلر؛
قابلیت نصب نمایشگرهای سون سگمنت آند مشترک و کاتد مشترک تک رقمی تا چهار رقمی در جایگاه تدارک دیده شده؛ (راه اندازی سون سگمنت با STM32)
قابلیت اتصال نمایشگر LCD کاراکتری، گرافیکی و TFT در جایگاه تدارک دیده شده؛
قابلیت قرار گرفتن ماژول های پر استفاده همچون NRF24L01 و CAN و ESP8266 و Ethernet و Camera و ADXL345 و RC522 و RF01D و Keypad و HC05 و RF modules و SRF05 در جایگاه های تدارک دیده شده؛
دارای کانکتور Micro SD برای اتصال SD Card به میکروکنترلر؛
دارای یک پتانسیومتر و فتوسل متصل به ورودی های ADC با قابلیت اتصال خروجی آنها به میکروکنترلر از طریق جامپر؛
قابلیت قرارگیری روی برد بورد برای دسترسی به همۀ پایه های میکروکنترلر؛
دارای کلید Reset و پنج کلید متصل به پایه های پورت IO و وقفۀ خارجی؛
قابلیت اتصال کی پد 4 * 4؛
دارای یک RGB LED آند مشترک؛
دارای مدارات محفاظت در برابر ولتاژ و جریان بالا؛
وجود تغذیۀ 5 و 3.3 ولت روی برد؛
قابلیت قرار دادن دیود TVS با شماره هایی مثل SRV05-4 و USBLC6-4 برای حفاظت درگاه USB در برابر ESD؛
دارای دو درگاه Micro USB برای پروگرامر و ارتباط سریال (با استفاده از مبدل USB به سریال CP2102)؛
ابعاد 18 * 63.2 * 115.4 میلی متر.
