برد توسعه SIM800C

برد توسعه SIM800C یوبرد ابزاری است برای راه اندازی ماژول SIM800C، کار با واحدهای داخلی مختلف آن و اتصال آن به کامپیوتر، میکروکنترلر و المان های کنترلی دیگر.

تخفیف و هدیه

اخبار جدید یوبرد در اینستاگرام

آموزش های رایگان

لیست آموزش ها

برد توسعه SIM800C یوبرد، سخت افزاری مناسب برای راه اندازی و استفاده از ماژول SIM800C است. ماژول SIM800C یک ماژول مخابراتی ساخت شرکت SIMCOM است که ویژگی های فراوانی مانند GSM و GPRS و ویژگی های دیگر دارد. این ماژول می تواند در پروژه های کنترل از راه دور و پروژه هایی که نیاز به تماس تلفنی، پیامک، اینترنت، ایمیل و … دارند، مورد استفاده قرار گیرد. ماژول های SIM800 نیاز به سخت افزاری دارند که توانایی تأمین جریان مناسب را داشته باشد، در محیط های صنعتی، کمترین نویز پذیری را داشته باشد، قطعات مورد نیاز ماژول در مکان مناسب قرار گرفته باشند و در کل دارای ویژگی هایی باشد که عملکرد ماژول های حساس SIM800، تحت شرایط مختلف، مختل نشود. در طراحی و ساخت برد توسعه ماژول های SIM800 و در کل سخت افزارهایی که شامل این ماژول ها هستند، الزامات و ملاحظاتی وجود دارند که باید رعایت شوند. برای یادگیری کار با ماژول های SIM800 یا توسعۀ پروژه هایی که در آنها از ماژول های SIM800استفاده می شود، دسترسی به سخت افزاری که بتوان به آن اطمینان داشت، اهمیت فراوانی دارد. به همین دلیل برای رفع نیاز به سخت افزار مناسب برای ماژول SIM800C، برد توسعه ماژول SIM800C را ارائه کرده ایم. این برد راه انداز SIM800C که می توانیم آن را یک برد آموزشی SIM800C هم در نظر بگیریم، ویژگی هایی دارد که آن را مناسب کاربردهای آموزشی و تست و توسعۀ پروژه ها می کند. در ادامه به کاربردها، مخاطبان و ویژگی های هدر برد SIM800C می پردازیم.

برد-توسعه-sim800c

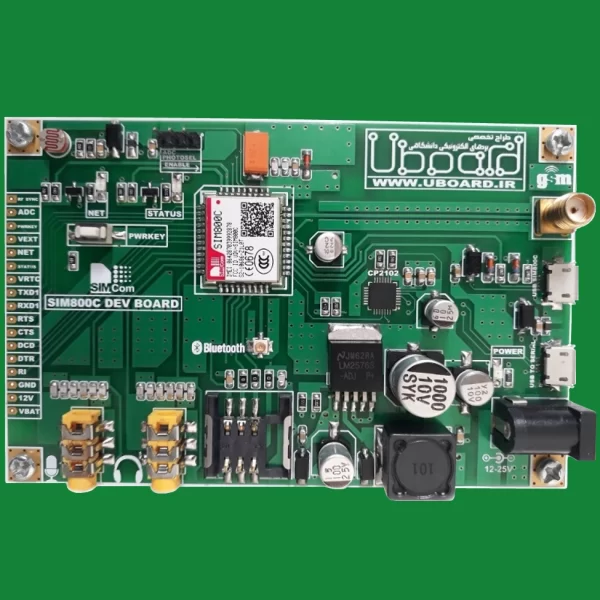

تصویر 1 – برد توسعه ماژول SIM800C

کاربردها، مخاطبان و ویژگی های برد توسعه SIM800C

برد توسعه ماژول SIM800C کاربردهای آموزشی و توسعۀ پروژه دارد. افرادی که در حال یادگیری کار با ماژول های SIM800 هستند می توانند با استفاده از این سخت افزار آماده، عملکرد ماژول های SIM800 را بررسی و عملیات مورد نظر خود را پیاده کنند. افرادی هم که در حال توسعۀ پروژه هستند، برای تست و خطایابی نرم افزار سیستم خود، می توانند از این برد توسعه ماژول SIM800C با خیال راحت استفاده کنند. ویژگی های برد توسعه SIM800C عبارتند از:

  • دارای مبدل USB به سریال CP2102 و قابلیت اتصال مستقیم به کامپیوتر با یک کابل Micro USB؛ (نصب درایور CP2102، مبدل USB به سریال)
  • قابلیت دسترسی به همۀ پایه های ماژول؛
  • دارای رگولاتور ولتاژ سوییچینگ LM2576 برای تأمین تغذیۀ ماژول؛
  • دارای دو کانکتور Micro USB (یکی برای ارتباط سریال و دیگری برای واحد USB ماژول)؛
  • دارای جک میکروفون و هدفون؛
  • دارای یک کلید برای روشن و خاموش کردن ماژول؛
  • دارای LEDهای Status و Net light؛
  • دارای یک فتوسل متصل به ورودی ADC ماژول؛
  • دارای کانکتور برای اتصال آنتن بلوتوث؛
  • دارای سوکت سیم کارت؛
  • ابعاد 70 * 109 میلی متر.

نوشته های مرتبط در وبلاگ یوبرد:

راه اندازی ماژول SIM800، تماس تلفنی و پیامک

آپدیت Firmware ماژول SIM800

سامانه GNSS و GPS، سامانه های موقعیت یابی جهانی و محلی

بلوتوث

نسل های شبکه تلفن همراه، از 1G تا 5G

معرفی ویژگی های ماژول های SIM800

آموزش های مرتبط:

آموزش ماژول های SIM800
