ماژول های SIM800 ساخت شرکت چینی SIMCOM است که این شرکت در سال 2002 با هدف تولید و تحقیق و توسعۀ ماژول های بی سیم حرفه ای تأسیس شده است. اولین ماژول این شرکت یک ماژول GSM/GPRS با نام ITM100 بود. این شرکت از سال 2002 تاکنون ماژول های فراوانی با دسته بندی های ماژول های WIFI، ماژول های GNSS، ماژول های 2G، ماژول های 3G، ماژول های 4G، ماژول های 5G، ماژول های LTE، ماژول های Automotive، ماژول های Smart و ماژول های LPWA روانۀ بازار کرده است. از میان ماژول های مخابراتی شرکت SIMCOM، نام ماژول های SIM800 و SIM900 و SIM808 و SIM908 بیشتر به گوش ما خورده است و این ماژول ها در ایران استفاده های فراوانی داشته اند. در این نوشته می خواهیم به معرفی ویژگی های ماژول های SIM800 بپردازیم. منظور ما از عبارت «ماژول های SIM800»، ماژول های دسته بندی 2G با ابتدای نام SIM8xx است که اکنون شامل ماژول SIM808، ماژول SIM800C، ماژول SIM868E، ماژول SIM868، ماژول SIM800، ماژول SIM800H، ماژول SIM800F و ماژول SIM800C-DS می شود.

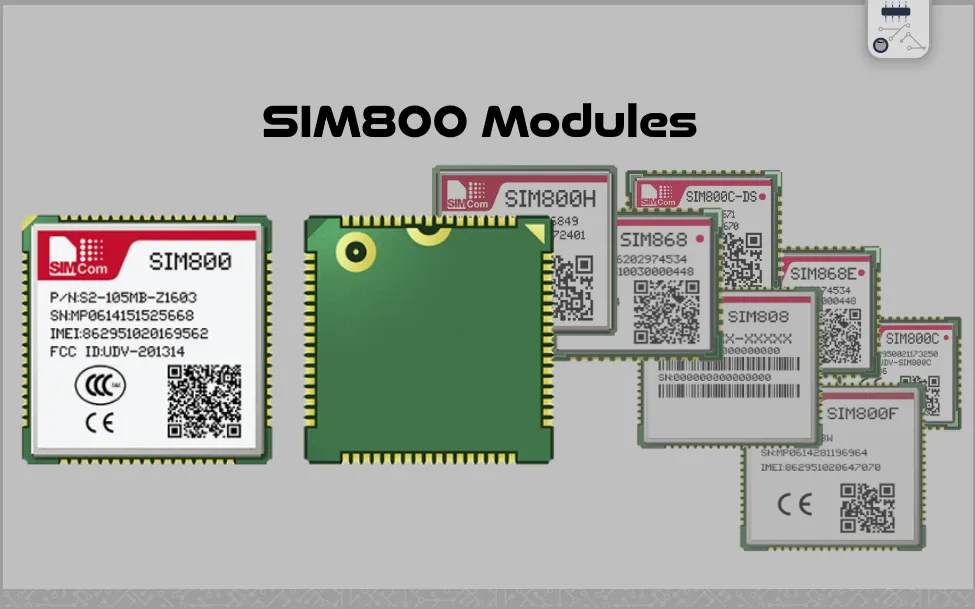

از میان ماژول های مذکور، ماژول SIM800، ماژول SIM800H، ماژول SIM800C، SIM800F و SIM800C-DS جزء ماژول های GSM/GPRS، ماژول SIM808 جزء ماژول های GSM/GPRS + GPS و ماژول SIM868 و ماژول SIM868E جزء ماژول های GSM/GPRS + GNSS هستند. در ادامۀ این نوشته به معرفی ویژگی های ماژول های SIM800 می پردازیم. مشخصات ماژول های SIMCOM دسته بندی GSM/GPRS و GSM/GPRS + GPS و GSM/GPRS + GNSS یعنی مشخصات ماژول های 2G شرکت SIMCOM در ادامۀ این نوشته آورده شده است. ابتدا این ماژول ها را به اختصار معرفی و سپس ویژگی های جزئی تر را در جداول مربوط می آوریم. برای یادگیری کار با ماژول های SIM800، آموزش ماژول های SIM800 بسیار مفید است.
بررسی ویژگی های ماژول های SIM800، ماژول SIM800
ماژول SIM800 یک ماژول کامل چهار باند GSM/GPRS با تکنولوژی SMT است. این ماژول که نام دیگر آن SIM800-WB64 است، چهار باند 850 و 900 و 1800 و 1900 مگاهرتز را پشتیبانی می کند. ماژول SIM800 می تواند صدا، SMS و داده را با مصرف توان کم انتقال دهد. ابعاد این ماژول 24*24*3 میلی متر است که با توجه به ضخامت 3 میلی متری، می تواند در محصولات باریک استفاده شود. ماژول SIM800 دارای بلوتوث است و از دستورات AT (یا AT Command) پشتیبانی می کند.
تصویر 1 – ماژول SIM800 یا SIM800-WB64
مشخصات و ویژگی ماژول SIM800 را در جدول زیر می بینیم.
| SIM800 (SIM800-WB64) Features | |
| •Quad-band 850/900/1800/1900MHz | General features |
| •GPRS multi-slot class 12/10 | |
| •GPRS mobile station class B | |
| •Compliant to GSM phase 2/2+ | |
| – Class 4 (2 W @ 850/900MHz) | |
| – Class 1 (1 W @ 1800/1900MHz) | |
| •Bluetooth: compliant with 3.0+EDR | |
| •Dimensions: 24*24*3mm | |
| •Weight: 3.14g | |
| •Control via AT commands (3GPP TS 27.007, | |
| 27.005 and SIMCOM enhanced AT Commands) | |
| •Supply voltage range 3.4 ~ 4.4V | |
| •Low power consumption | |
| •Operation temperature:-40℃ ~85℃ | |
| •GPRS class 12: max. 85.6 kbps (downlink/uplink) | Specifications for GPRS Data |
| •PBCCH support | |
| •Coding schemes CS 1, 2, 3, 4 | |
| •PPP-stack | |
| •CSD up to 14.4 kbps | |
| •USSD | |
| •Non transparent mode | |
| •Point to point MO and MT | Specifications for SMS via GSM/GPRS |
| •SMS cell broadcast | |
| •Text and PDU mode | |
| •0710 MUX protocol | Software features |
| •Embedded TCP/UDP protocol | |
| •FTP/HTTP | |
| •MMS | |
| •DTMF | |
| •Jamming Detection | |
| •Audio Record | |
| •TTS (optional) | |
| •Embedded AT (optional) | |
| •Java (optional) | |
| •Tricodec | Specifications for voice |
| – Half rate (HR) | |
| – Full rate (FR) | |
| – Enhanced Full rate (EFR) | |
| •Hands-free operation | |
| （Echo suppression） | |
| •68 SMT pads including | Interfaces |
| •Analog audio interface | |
| •PCM interface(optional) | |
| •SPI interface (optional) | |
| •RTC backup | |
| •Serial interface | |
| •USB interface | |
| •Interface to external SIM 3V/1.8V | |
| •Keypad interface | |
| •GPIO | |
| •ADC | |
| •GSM Antenna pad | |
| •Bluetooth Antenna pad Compatibility | |
| •CE | Certifications |
| •GCF | |
| •FCC | |
| •TA | |
| •CTA | |
| •CCC | |
| •ROHS | |
| •REACH | |
| Compatibility | AT cellular command interface |
جدول 1 – ویژگی های ماژول SIM800-WB64
بررسی ویژگی های ماژول های SIM800، ماژول SIM800C
ماژول SIM800C یک ماژول کامل چهار باند GSM/GPRS است. این ماژول SMT (تکنولوژی نصب سطحی) از 4 باند فرکانسی 850 و 900 و 1800 و 1900 مگاهرتز پشتیبانی می کند و صدا، SMS و داده را با مصرف توان کم انتقال می دهد. ابعاد این ماژول 17.6*15.7*2.3 میلی متر است و این ابعاد باعث شده بتوان آن را در طرح های باریک به کار برد.
تصویر 2 – ماژول SIM800C
مشخصات کامل ماژول SIM800C را در جدول زیر می بینید.
| SIM800C Features | |
| •Quad-band 850/900/1800/1900MHz | General features |
| •GPRS multi-slot class 12/10 | |
| •GPRS mobile station class B | |
| •Compliant to GSM phase 2/2+ | |
| –Class 4 (2 W @ 850/900MHz) | |
| –Class 1 (1 W @ 1800/1900MHz) | |
| •Dimensions: 17.6*15.7*2.3mm | |
| •Weight: 1.3g | |
| •Control via AT commands (3GPP TS 27.007, 27.005 and SIMCom enhanced AT Commands) | |
| •Supply voltage range 3.4 ~ 4.4V | |
| •Low power consumption | |
| •Operation temperature:-40℃ ~85℃ | |
| •GPRS class 12: max. 85.6 kbps (downlink/uplink) | Specifications for GPRS Data |
| •PBCCH support | |
| •Coding schemes CS 1, 2, 3, 4 | |
| •PPP-stack | |
| •USSD | |
| •Point to point MO and MT | Specifications for SMS via GSM/GPRS |
| •SMS cell broadcast | |
| •Text and PDU mode | |
| •0710 MUX protocol | Software features |
| •Embedded TCP/UDP protocol | |
| •FTP/HTTP | |
| •MMS | |
| •POP3/SMTP | |
| •DTMF | |
| •Jamming Detection | |
| •Audio Record | |
| •SSL | |
| •Bluetooth 3.0(optional) | |
| •Tricodec | Specifications for voice |
| –Half rate (HR) | |
| –Full rate (FR) | |
| –Enhanced Full rate (EFR) | |
| •Hands-free operation （Echo suppression） | |
| 42 SMT pins including | Interfaces |
| •Analog audio interface | |
| •RTC backup | |
| •USB interface | |
| •Serial interface | |
| •Interface to external SIM 3V/1.8V | |
| •GPIO | |
| •ADC | |
| •GSM Antenna pad | |
| •Bluetooth Antenna pad | |
| •CE | Certifications |
| •FCC | |
| •TA | |
| •ROHS | |
| •REACH | |
| •GCF | |
| •ACMA | |
| •CCC | |
| •CTA | |
| AT cellular command interface | Compatibility |
جدول 2 – ویژگهای ماژول SIM800C
بررسی ویژگی های ماژول های SIM800، ماژول SIM800C-DS
ماژول SIM800C-DS یک ماژول کامل چهار باند GSM/GPRS است که پایه های آن به صورت LCC و LGA در اطراف و زیر آن قرار گرفته است. ماژول SIM800C-DS از چهار باند فرکانسی 850 و 900 و 1800 و 1900 مگاهرتز پشتیبانی و صدا، SMS و داده را با مصرف توان کم منتقل می کند. ابعاد این ماژول 17.6*15.7*2.3 میلی متر است و قابلیت اتصال دو سیم کارت را دارد.
تصویر 3 – ماژول SIM800C-DS
مشخصات ماژول SIM800C-DS را در جدول زیر می بینید.
| SIM800C-DS Features | |
| •Quad-band 850/900/1800/1900MHz | General features |
| •GPRS multi-slot class 12/10 | |
| •GPRS mobile station class B | |
| •Compliant to GSM phase 2/2+ | |
| –Class 4 (2 W @ 850/900MHz) | |
| –Class 1 (1 W @ 1800/1900MHz) | |
| •Dimensions: 17.6*15.7*2.3mm | |
| •Weight: 1.3g | |
| •Control via AT commands (3GPP TS 27.007, 27.005 and SIMCom enhanced AT Commands) | |
| •Supply voltage range 3.4 ~ 4.4V | |
| •Low power consumption | |
| •Operation temperature:-40℃ ~85℃ | |
| •GPRS class 12: max. 85.6 kbps (downlink/uplink) | Specifications for GPRS Data |
| •PBCCH support | |
| •Coding schemes CS 1, 2, 3, 4 | |
| •PPP-stack | |
| •USSD | |
| •Point to point MO and MT | Specifications for SMS via GSM/GPRS |
| •SMS cell broadcast | |
| •Text and PDU mode | |
| •0710 MUX protocol | Software features |
| •Embedded TCP/UDP protocol | |
| •FTP/HTTP | |
| •MMS | |
| •POP3/SMTP | |
| •DTMF | |
| •Jamming Detection | |
| •Audio Record | |
| •TTS_CN (optional) | |
| •Tricodec | Specifications for voice |
| –Half rate (HR) | |
| –Full rate (FR) | |
| –Enhanced Full rate (EFR) | |
| •Hands-free operation (Echo suppression) | |
| 77 SMT pins including | Interfaces |
| •SIM Card Interfaces (Dual Standby) | |
| —SIM card 1: 3V/ 1.8V | |
| —SIM card 2: 3V/ 1.8V | |
| •Analog audio interface | |
| •RTC backup | |
| •I2C interface | |
| •USB interface | |
| •Serial interface | |
| •PCM | |
| •SD | |
| •GPIO | |
| •ADC | |
| •GSM Antenna pad | |
| CE | Certification |
| AT cellular command interface | Compatibility |
جدول 3 – ویژگی های ماژول SIM800C-DS
بررسی ویژگی های ماژول های SIM800، ماژول SIM800F
ماژول SIM800F یک ماژول کامل چهار باند GSM/GPRS است که نوع آن SMT است و از چهار باند فرکانسی 850 و 900 و 1800 و 1900 پشتیبانی می کند و می تواند صدا، SMS و داده را با مصرف توان کم منتقل کند. ابعاد این ماژول 24*24*3 میلی متر است و این آبعاد آن را برای طرح های باریک مناسب کرده است.
تصویر 4 – ماژول SIM800F
ویژگی های ماژول SIM800F را در جدول زیر مشاهده می کنید.
| SIM800F Features | |
| •Quad-band 850/900/1800/1900MHz | General features |
| •GPRS multi-slot class 12/10 | |
| •GPRS mobile station class B | |
| •Compliant to GSM phase 2/2+ | |
| –Class 4 (2 W @850/900MHz) | |
| –Class 1 (1 W @1800/1900MHz) | |
| •Dimensions: 24*24*3mm | |
| •Weight: 3.1g | |
| •Control via AT commands (3GPP TS 27.007, 27.005 and SIMCom enhanced AT Commands) | |
| •Supply voltage range 3.4 ~ 4.4V | |
| •Low power consumption | |
| •Operation temperature:-40℃ ~ 85℃ | |
| •GPRS class 12: max. 85.6 kbps (downlink/uplink) | Specifications for GPRS Data |
| •PBCCH support | |
| •Coding schemes CS 1, 2, 3, 4 | |
| •PPP-stack | |
| •USSD | |
| •Point to point MO and MT | Specifications for SMS via GSM/GPRS |
| •SMS cell broadcast | |
| •Text and PDU mode | |
| •0710 MUX protocol | Software features |
| •Embedded TCP/UDP protocol | |
| •FTP/HTTP | |
| •MMS | |
| •POP3/SMTP | |
| •DTMF | |
| •Jamming Detection | |
| •Audio Record | |
| •SSL | |
| •TTS_CN (optional) | |
| •Bluetooth 3.0 (optional) | |
| •Tricodec | Specifications for voice |
| –Half rate (HR) | |
| –Full rate (FR) | |
| –Enhanced Full rate (EFR) | |
| •Hands-free operation (Echo suppression) | |
| 68 SMT pins including | Interfaces |
| •Analog audio interface | |
| •RTC backup | |
| •USB interface | |
| •Serial interface | |
| •Interface to external SIM 3V/1.8V | |
| •GPIO | |
| •ADC | |
| •PWM | |
| •I2C | |
| •GSM Antenna pad | |
| •Bluetooth Antenna pad | |
| •ROHS | Certifications |
| •REACH | |
| •CE | |
| •GCF | |
| AT cellular command interface | Compatibility |
جدول 4 – ویژگی های ماژول SIM800F
بررسی ویژگی های ماژول های SIM800، ماژول SIM800H
ماژول SIM800H یک ماژول کامل چهار باند است که در دسته بندی GSM/GPRS ماژول های SIM800 قرار دارد. ماژول SIM800H از نوع LGA است و پایه های آن در زیر ماژول قرار دارند. این ماژول از باندهای فرکانسی 850 و 900 1800 و 1900 مگاهرتز پشتیبانی می کند و قابلیت انتقال صدا، SMS و داده را دارد. این ماژول دارای گیرندۀ FM با پهنای باند 76 تا 109 مگاهرتز است. ابعاد این ماژول 18.8*18.8*2.4 میلی متر است و می تواند گزینۀ مناسبی برای طرح های باریک باشد.
تصویر 5 – ماژول SIM800H
مشخصات کامل تر ماژول SIM800H را در جدول زیر می بینید.
| SIM800H Features | |
| •Quad-band 850/900/1800/1900MHz | General features |
| •GPRS multi-slot class 12/10 | |
| •GPRS mobile station class B | |
| •Compliant to GSM phase 2/2+ | |
| – Class 4 (2 W @ 850/900MHz) | |
| – Class 1 (1 W @ 1800/1900MHz) | |
| •Bluetooth: compliant with 3.0+EDR | |
| •FM: 76~109MHz worldwide bands with 50KHz tuning step | |
| •Dimensions: 15.8*17.8*2.4mm | |
| •Weight: 1.35g | |
| •Control via AT commands (3GPP TS 27.007,27.005 and SIMCOM enhanced AT Commands) | |
| •Supply voltage range 3.4 ~ 4.4V | |
| •Low power consumption | |
| •Operation temperature:-40℃ ~85℃ | |
| •GPRS class 12: max. 85.6 kbps (downlink/uplink) | Specifications for GPRS Data |
| •PBCCH support | |
| •Coding schemes CS 1, 2, 3, 4 | |
| •PPP-stack | |
| •CSD up to 14.4 kbps | |
| •USSD | |
| •Non transparent mode | |
| •Point to point MO and MT | Specifications for SMS via GSM/GPRS |
| •SMS cell broadcast | |
| •Text and PDU mode | |
| •0710 MUX protocol | Software features |
| •Embedded TCP/UDP protocol | |
| •FTP/HTTP | |
| •MMS | |
| •DTMF | |
| •Jamming Detection | |
| •Audio Record | |
| •TTS | |
| •Embedded AT (optional) | |
| •Tricodec | Specifications for voice |
| – Half rate (HR) | |
| – Full rate (FR) | |
| – Enhanced Full rate (EFR) | |
| •Hands-free operation | |
| （Echo suppression） | |
| 88 LGA pads including: | Interfaces |
| •Analog audio interface | |
| •PCM interface | |
| •RTC backup | |
| •Serial interface | |
| •USB interface | |
| •Interface to external SIM 3V/1.8V | |
| •Keypad interface | |
| •GPIO | |
| •ADC | |
| •GSM Antenna pad | |
| •FM Antenna pad | |
| •Bluetooth Antenna pad | |
| •CE | Certifications(Plan) |
| •GCF | |
| •FCC | |
| •ROHS | |
| •REACH | |
| AT cellular command interface | Compatibility |
جدول 5 – ویژگی های ماژول SIM800H
بررسی ویژگی های ماژول های SIM800، ماژول SIM808
ماژول SIM808 یک ماژول GSM/GPRS + GPS است که از یک ماژول کامل چهار باند GSM/GPRS به همراه GPS برای ناوبری ماهواره ای در یک پکیج LCC تشکیل شده است. ماژول SIM808 با داشتن یک رابط استاندارد صنعتی و عملکرد GPS، اجازه می دهد متحرک ها در هر مکان و زمانی با پوشش سیگنال قابل ردیابی باشند.
تصویر 6 – ماژول SIM808
در جدول زیر مشخصات ماژول SIM808 را می بینید.
| SIM808 Features | |
| •Quad-band 850/900/1800/1900MHz | General features |
| •GPRS multi-slot class 12/10 | |
| •GPRS mobile station class B | |
| •Compliant to GSM phase 2/2+ | |
| – Class 4 (2 W @ 850/900MHz) | |
| – Class 1 (1 W @ 1800/1900MHz) | |
| •Dimensions: 24*24*2.6mm | |
| •Weight: 3.3g | |
| •Control via AT commands (3GPP TS 27.007,27.005 and SIMCOM enhanced AT Commands) | |
| •Supply voltage range 3.4 ~ 4.4V | |
| •Low power consumption | |
| •Operation temperature:-40℃ ~85℃ | |
| •GPRS class 12: max. 85.6 kbps (downlink/uplink) | Specifications for GPRS Data |
| •PBCCH support | |
| •Coding schemes CS 1, 2, 3, 4 | |
| •PPP-stack | |
| •USSD | |
| •Point to point MO and MT | Specifications for SMS via GSM/GPRS |
| •SMS cell broadcast | |
| •Text and PDU mode | |
| •0710 MUX protocol | Software features |
| •Embedded TCP/UDP protocol | |
| •FTP/HTTP | |
| •MMS | |
| •POP3/SMTP | |
| •DTMF | |
| •Jamming Detection | |
| •Audio Record | |
| •SSL | |
| •Bluetooth 3.0 (optional) | |
| •TTS CN(optional) | |
| •Embedded AT (optional) | |
| •Receiver type | Specification for GPS |
| -22 tracking /66 acquisition -channel | |
| -GPS L1 C/A code | |
| •Sensitivity | |
| -Tracking: -165 dBm | |
| -Cold starts : -148 dBm | |
| •Time-To-First-Fix | |
| -Cold starts: 32s (typ.) | |
| -Hot starts: <1s | |
| -Warm starts: 3s | |
| •Accuracy | |
| -Horizontal position : <2.5m CEP | |
| •68 SMT pads including | Interfaces |
| •Analog audio interface | |
| •PCM interface(optional) | |
| •SPI interface (optional) | |
| •RTC backup | |
| •Serial interface | |
| •USB interface | |
| •Interface to external SIM 3V/1.8V | |
| •Keypad interface | |
| •GPIO | |
| •ADC | |
| •GSM Antenna pad | |
| •Bluetooth Antenna pad | |
| •GPS Antenna pad | |
| •CE | Certifications |
| •FCC | |
| AT cellular command interface | Compatibility |
جدول 6 – ویژگی های ماژول SIM808
بررسی ویژگی های ماژول های SIM800، ماژول SIM868
ماژول SIM868 جزء دستۀ ماژول های GSM/GPRS + GNSS شرکت SIMCOM است. این ماژول یک ماژول کامل چهار باند GSM/GPRS به همراه تکنولوژی GNSS (تکنولوژی GPS/GLONASS/BDS) برای ناوبری ماهواره ای است. ماژول SIM868 دارای پایه های LCC و LGA است که در زیر و اطراف ماژول قرار گرفته اند. ماژول SIM868 با داشتن یک رابط استاندارد صنعتی و عملکرد GNSS، امکان ردیابی متحرک ها را در هر مکان و زمانی با پوشش سیگنال فراهم می کند.
تصویر 7 – ماژول SIM868
مشخصات ماژول SIM868 را در جدول زیر می بینید.
| SIM868 Features | |
| •Quad-band 850/900/1800/1900MHz | Specifications for GPRS Data |
| •GPRS multi-slot class 12/10 | |
| •GPRS mobile station class B | |
| •Compliant to GSM phase 2/2+ | |
| –Class 4 (2 W @ 850/900MHz) | |
| –Class 1 (1 W @ 1800/1900MHz) | |
| •Support GPS/GLONASS/BD | |
| •Dimensions: 17.6*15.7*2.3mm | |
| •Weight: 1.5g | |
| •Control via AT commands (3GPP TS 27.007, 27.005 and SIMCom enhanced AT Commands) | |
| •Supply voltage range 3.4 ~ 4.4V | |
| •Low power consumption | |
| •Operation temperature:-40℃ ~85℃ | |
| •GPRS class 12: max. 85.6 kbps (downlink/uplink) | Specifications for GPRS Data |
| •PBCCH support | |
| •Coding schemes CS 1, 2, 3, 4 | |
| •PPP-stack | |
| •USSD | |
| •Point to point MO and MT | Specifications for SMS via GSM/GPRS |
| •SMS cell broadcast | |
| •Text and PDU mode | |
| •0710 MUX protocol | Software features |
| •Embedded TCP/UDP protocol | |
| •FTP/HTTP | |
| •MMS | |
| •POP3/SMTP | |
| •DTMF | |
| •Jamming Detection | |
| •Audio Record | |
| •SSL | |
| Receiver type | Specification for GNSS |
| -33 tracking /99 acquisition -channel | |
| Sensitivity | |
| -Tracking: -167 dBm | |
| -Reacquisition: -161 dBm | |
| -Cold starts : -149 dBm | |
| Time-To-First-Fix | |
| -Cold starts: 28s (typ.) | |
| -Hot starts: <1s | |
| -Warm starts: 22s | |
| Accuracy | |
| -Horizontal position : <2.5m CEP | |
| •77 SMT pads | Interfaces |
| •SIM Card Interfaces | |
| —SIM card: 3V/ 1.8V | |
| •Analog audio interface | |
| •RTC GNSS backup | |
| •I2C interface | |
| •USB interface | |
| •Serial interface | |
| •SD | |
| •GPIO | |
| •ADC | |
| •GSM Antenna pad | |
| •GNSS Antenna pad | |
| •CE | Certifications |
| •FCC | |
| •ROHS | |
| •REACH | |
| •CCC | |
| •TA | |
جدول 7 – ویژگی های ماژول SIM868
بررسی ویژگی های ماژول های SIM800، ماژول SIM868E
ماژول SIM868E یک ماژول از دستۀ GSM/GPRS + GNSS است. ماژول SIM868E از ترکیب یک ماژول کامل چهار باند GSM/GPRS و تکنولوژی GNSS (تکنولوژی GPS/GLONASS/BDS) برای ناوبری ماهواره ای ساخته شده است. پایه های این ماژول به صورت LCC و LGA در زیر و اطراف آن قرار گرفته اند. ترتیب پایه های ماژول SIM868E دقیقاً شبیه ماژول SIM868 است. ماژول SIM868E از مشخصات بلوتوث نسخۀ 3.0 و 4.0 پشتیبانی می کند. ویژگی های تکنولوژی BLE (Bluetooth Low Energy) باعث به وجود آمدن سه سطح مصرف انرژی شامل Ultra-low peak، مصرف انرژی متوسط . مد Idle توان مصرفی شده است. ماژول SIM868E با داشتن یک رابط استاندارد صنعتی و عملکرد GNSS، امکان ردیابی متحرک ها را در هر مکان و زمانی با پوشش سیگنال فراهم می کند.
تصویر 8 – ماژول SIM868E
مشخصات ماژول SIM868E در جدول زیر آمده است.
| SIM868E Features | |
| •Quad-band 850/900/1800/1900MHz | General features |
| •GPRS multi-slot class 12/10 | |
| •GPRS mobile station class B | |
| •Compliant to GSM phase 2/2+ | |
| –Class 4 (2 W @ 850/900MHz) | |
| –Class 1 (1 W @ 1800/1900MHz) | |
| •Support GPS/GLONASS/BD | |
| •Dimensions: 17.6*15.7*2.3mm | |
| •Weight: 1.5g | |
| •Control via AT commands (3GPP TS 27.007, 27.005 and SIMCom enhanced AT Commands) | |
| •BT4.0 Current Consumption | |
| Advertising : 1.46mA | |
| Connection : 1.55mA | |
| •Supply voltage range 3.4 ~ 4.4V | |
| •Low power consumption | |
| •Operation temperature:-40℃ ~85℃ | |
| •GPRS class 12: max. 85.6 kbps (downlink/uplink) | Specifications for GPRS Data |
| •PBCCH support | |
| •Coding schemes CS 1, 2, 3, 4 | |
| •PPP-stack | |
| •USSD | |
| •Point to point MO and MT | Specifications for SMS via GSM/GPRS |
| •SMS cell broadcast | |
| •Text and PDU mode | |
| •0710 MUX protocol | Software features |
| •Embedded TCP/UDP protocol | |
| •FTP/HTTP | |
| •MMS | |
| •POP3/SMTP | |
| •DTMF | |
| •Jamming Detection | |
| •Audio Record | |
| •SSL | |
| Receiver type | Specification for GNSS |
| -33 tracking /99 acquisition -channel | |
| Sensitivity | |
| -Tracking: -167 dBm | |
| -Reacquisition: -161 dBm | |
| -Cold starts : -149 dBm | |
| Time-To-First-Fix | |
| -Cold starts: 28s (typ.) | |
| -Hot starts: <1s | |
| -Warm starts: 22s | |
| Accuracy | |
| -Horizontal position : <2.5m CEP | |
| •77 SMT pads | Interfaces |
| •SIM Card Interfaces | |
| —SIM card: 3V/ 1.8V | |
| •Analog audio interface | |
| •Bluetooth | |
| BT4.0 BLE Profile: GATT/PXP/FMP | |
| BT3.0 Profile: SPP/HFP-AG | |
| •RTC GNSS backup | |
| •I2C interface | |
| •USB interface | |
| •Serial interface | |
| •SD | |
| •GPIO | |
| •ADC | |
| •GSM Antenna pad | |
| •GNSS Antenna pad | |
| •Bluetooth Antenna pad | |
| •CE | Certifications |
| •FCC | |
| •ROHS | |
| •REACH | |
| •CCC | |
| •TA | |
جدول 8 – ویژگی های ماژول SIM868E
مقایسه چند ویژگی ماژول های SIM800
برای مقایسۀ ماژول های SIM800 با یکدیگر باید تمام ویژگی ها شرح داده شوند و ویژگی های ماژول های SIM800 یکی یکی با هم مقایسه شوند که این موضوع بحثی طولانی است و از حوصلۀ این نوشته خارج است. بنابراین تنها به مقایسۀ چند ویژگی مهم می پردازیم.
ناوبری ماهواره ای با ماژول های SIM800
در بین ماژول های SIM800 تنها ماژول های SIM808 و SIM868 و SIM868E دارای سیستم های موقعیت یابی ماهواره ای هستند و از این سه ماژول، ماژول SIM808 دارای تکنولوژی GPS برای ناوبری ماهواره ای و ماژول های SIM868 و SIM868E دارای تکنولوژی GNSS برای ناوبری ماهواری هستند.
دو سیم کارت بودن ماژول های SIM800
از بین ماژول های SIM800 که ویژگی های آنها را بیان کردیم، تنها ماژول های SIM800C-DS و SIM868 و SIM868E دو سیم کارته هستند.
پشتیبانی از پروتکل HTTPS
تنها ماژول های SIM800C و SIM800F و SIM808 و SIM868 و SIM868E از پروتکل HTTPS پشتیبانی می کنند. به همین خاطر در ویژگی های نرم افزار آنها عبارت SSL آورده شده است.
پکیج ماژول های SIM800
ماژول های SIM800 معرفی شده اغلب دارای پکیج های LCC (Leadless Chip Carrier) هستند. پکیج ماژول SIM800H به صورت LGA است. پکیج ماژول های SIM800C-DS و SIM868 و SIM868E هم به صورت LCC و LGA ترکیبی است.
قابلیت اتصال کی پد
تنها ماژول های SIM800 و SIM800H و SIM808 قابلیت اتصال کی پد دارند.
قابلیت اتصال SD Card
ماژول های SIM800C-DS و SIM868 و SIM868E قابلیت اتصال SD Card دارند.
پروتکل ارتباطی I2C در ماژول های SIM800
ماژول های SIM800C-DS و SIM800F و SIM868 و SIM868E دارای پروتکل ارتباطی I2C هستند.
از معرفی ویژگی های ماژول های SIM800 نتایج زیر حاصل می شوند:
- شرکت SIMCOM در سال 2002 با هدف تولید و تحقیق و توسعۀ ماژول های بی سیم حرفه ای تأسیس شده است.
- منظور ما از عبارت «ماژول های SIM800» در این نوشته، ماژول های دسته بندی 2G با ابتدای نام SIM8xx بوده است که اکنون شامل ماژول SIM808، ماژول SIM800C، ماژول SIM868E، ماژول SIM868، ماژول SIM800، ماژول SIM800H، ماژول SIM800F و ماژول SIM800C-DS می شود.
- ماژول SIM800 و SIM800H و SIM800C و SIM800F و SIM800C-DS، جزء ماژول های GSM/GPRS، ماژول SIM808 جزء ماژول های GSM/GPRS + GPS و ماژول های SIM868 و SIM868E جزء ماژول های GSM/GPRS + GNSS شرکت SIMCOM هستند.
- همۀ ماژول های SIM800، چهار باند فرکانسی 850 و 900 و 1800 و 1900 مگاهرتز را پشتیبانی می کنند.
- همۀ ماژول های SIM800 قابلیت اتصال به اینترنت را دارند.
- محدودۀ ولتاژ تغذیۀ همۀ ماژول های SIM800 برابر 3.4 ولت تا 4.4 ولت است.
- ماژول هایی که قابلیت ناوبری ماهواره ای دارند، با داشتن یک رابط استاندارد صنعتی و عملکرد GPS یا GNSS، اجازه می دهند متحرک ها در هر مکان و زمانی با پوشش سیگنال قابل ردیابی باشند.
- همۀ ماژول هایی که بررسی کردیم به صورت نصب سطحی (SMT) هستند.
تشکر بابت مطلب خوبتون آقای بداغی. توی این متن من خیلی از مطالب رو بلد نیستم. مثلا GNSS یا HTTPS یا USSD و خیلی موارد دیگه. این موارد رو از کجا میتونم یاد بگیرم؟
ممنون، خواهش میکنم. حتماً در آینده مطالبی دربارۀ مواردی که فرمودید توی وبلاگ قرار میگیره. مثل نوشتۀ «معرفی نسل های شبکه تلفن همراه از 1G تا 5G». همچنین این موارد، مباحث دورۀ «آموزش ماژول SIM808» هستش.
سلام آقای بداغی. یک سری افراد میگن که ماژول های شرکت SIMCOM کلا خوب نیست. نظر شما چیه؟
سلام. به نظر من ماژول های SIM800 در حد قابل قبولی کار خودشونو انجام میدن. اگه ماژول های SIM800 به مشکلی برمیخورن، این مشکل توی اکثر مواقع به خاطر طراحی نامناسب سخت افزاریه که ماژول روی اون مونتاژ میشه. شرکت SIMCOM سال هاست که ماژول های مختلف ارتباط بیسیم میسازه و محصولاتش توی بازارهای دنیا به فروش میرسه. منظورم از ماژول های بیسیم، ماژول های تلفن همراه نسل 2G و 3G و 4G و 5G و LTE و … هستش. طبق آخرین گزارش M2M شرکت ABI Research، شرکت SIMCOM چهار سال متوالی تو فروش ماژول های ارتباطی بی سیم در جهان پیشتاز بوده. دلایل پرداختن یوبرد به آموزش ماژول های SIM800 رو میتونید توی صفحۀ آموزش ماژول SIM808 بخش «چرا آموزش ماژول های SIM800؟» بخونید.
سلام. میگن که GPS ماژول های SIM800 خوب نیست. درسته؟
سلام. کاملاً نادرسته. همون طور که جواب نظر یکی از دوستان رو دادم، ماژول های SIM800 در حد قابل قبولی کار خودشونو انجام میدن. اغلب مشکلاتی که برای ماژول های SIM800 و GPS اونا (یا هر کدوم دیگه از واحدهای داخلیشون) پیش میاد، به خاطر طراحی سخت افزاریه که ماژول روش مونتاژ میشه. شرکت SIMCOM سال هاست که بازارهای دنیا رو با فروش ماژول هاش قبضه کرده. طبق آخرین گزارش M2M شرکت ABI Research، شرکت SIMCOM چهار سال متوالی تو فروش ماژول های ارتباطی بی سیم تو دنیا پیشتاز بوده. بعضی دلایل دیگه رو میتونید توی صفحۀ آموزش ماژول SIM808 یوبرد، بخش «چرا آموزش ماژول های SIM800؟» بخونید.
تشکر بابت مطلب خوبتون آقای بداغی. اگر بخواهیم در مناطقی مرزی که شبکه های کشورهای همسایه هم وجود دارد فقط به ایرانسل متصل گردد برای جلوگیری از رومینگ تنظیم در sim800c وجود دارد
خواهش میکنم. این که AT کامندی وجود داشته باشه که بشه باهاش کاری کرد که فقط به یه اپراتور متصل بشه رو بعید میدونم. ولی AT کامندهایی هستن که میشه باهاش وضعیت وصل شدن به شبکه رو فهمید. با استفاده از AT+CPOS? میشه فهمید که الان به چه اپراتوری متصل هستید. که آی دی اپراتور نمایش داده میشه. با استفاده از AT+CREG? میشه فهمید که آیا رومینگ شده یا نه. اگه در جواب +CREG: 5,x (یا +CREG:X,5) دریافت بشه یعنی رومینگ شده. حالا راه مناسبی که به نظرم میرسه اینه که با استفاده از این AT کامندها کاری کنید که اگه رومینگ شده بود کاری انجام نشه. مثلاً پیامک نفرسته که هزینۀ اون بالا بره.
با سلام و تشکر بابت مطالب خوب و جامع که مطرح کردید .سوال من ایاست برای جلوگیری ازاتصال به شیکه های کشورهای همسایه درمازول sim800c با سیم کارت apn ایرانسل دستور "AT+SAPBR=3,1,"APN","mtnirancell کافی است یا دستور دیگه هم نیاز است
سلام. تشکر بابت مطالبی که میذارید. ارزششو داشت بخونم. چون فهمیدم ماژول های هم هستن که دو سیم کارته باشن. بازم ممنون
سلام. خواهش میکنم. بله ماژول SIM800C-DS و SIM868 و SIM868E دو سیم کارته هستن.
سلام. بخش مقایسه ویژگی ها میتونست مطالب بیشتری داشته باشه. در کل پست خوبیه. اگه جداولش هم درست بشن عالی میشه
سلام. بله مواردی که فرمودید حتماً توی ویرایش این نوشته انجام میشه.
