برد توسعه SIM808

برد توسعه SIM808 یوبرد ابزاری مطمئن برای کار با ماژول های SIM808 با کاربردهای آموزشی و توسعه، تست و خطایابی پروژه های مبتنی بر این ماژول هاست.



تخفیف و هدیه



اخبار جدید یوبرد در اینستاگرام



آموزش های رایگان



لیست آموزش ها

برد توسعه SIM808 یوبرد ابزاری کاربردی برای کار با ماژول های SIM808 است. ماژول SIM808 ساخت شرکت SIMCOM و از دستۀ ماژول های 2G این شرکت محسوب می شود. این ماژول امکاناتی مثل GSM، بلوتوث، GPRS، موقعیت یاب GPS و GNSS و … دارد و می تواند در بسیاری از پروژه های کنترل از راه دور مورد استفاده قرار گیرد. ماژول SIM808 که از گروه ماژول های SIM800 شرکت SIMCOM است، برای راه اندازی نیاز به سخت افزاری مناسب دارد. سخت افزاری که بتواند تغذیۀ مناسب را برای ماژول تأمین کند، نویز پذیری کمی داشته باشد، قطعات مورد نیاز ماژول در جای مناسبی قرار گرفته باشند و به طور کلی دارای ویژگی هایی باشد که عملکردهای ماژول بدون مشکل مورد استفاده قرار گیرند. برد توسعه ماژول های SIM800 یوبرد، شامل تمامی الزامات سخت افزاری است که ویژگی های مذکور را پوشش می دهند. یکی از مهمترین مسائلی که در توسعۀ پروژه های مبتنی بر ماژول های SIM800 و یا یادگیری کار با این ماژول ها وجود دارد، دسترسی به به سخت افزار مطمئن برای توسعه و تست و خطایابی است. ما با هدف برطرف کردن نیاز به این سخت افزار، برد راه انداز SIM808 را که یک برد آموزشی SIM808 نیز محسوب می شود، ارائه کرده ایم. برد توسعه ماژول SIM808 ویژگی هایی دارد که آن را مناسب کاربردهای آموزشی و توسعۀ پروژه می کند. در ادامه کاربردها، مخاطبان و ویژگی های برد توسعه SIM808 را بررسی می کنیم.

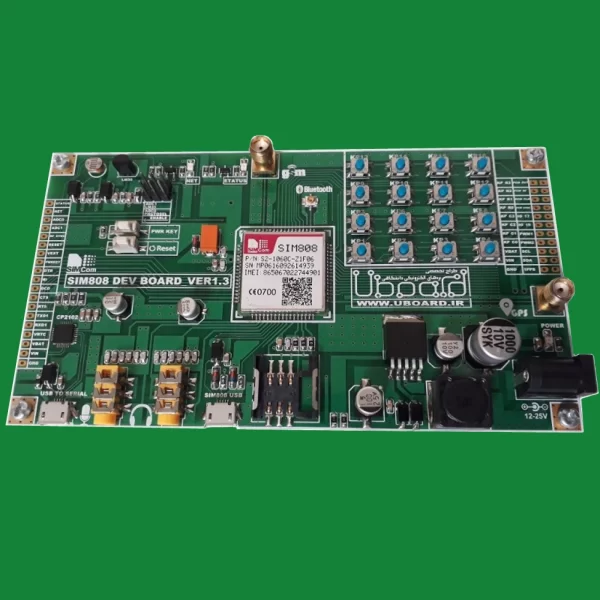

تصویر 1 – برد توسعه SIM808

کاربردها، مخاطبان و ویژگی های برد توسعه SIM808

هدر برد SIM808 یوبرد می تواند برای کاربردهای آموزشی و توسعۀ پروژه ها مورد استفاده قرار گیرد. افرادی که در حال یادگیری کار با ماژول های SIM800 هستند و یا در حال توسعۀ پروژه هایی بر مبنای این ماژول ها هستند، می توانند برای تست و خطایابی از این برد توسعه استفاده کنند. ویژگی های این برد توسعه عبارتند از:

مبدل USB به سریال CP2102 و قابلیت اتصال مستقیم به کامپیوتر با یک کابل Micro USB؛ (نصب درایور CP2102، مبدل USB به سریال)
قابلیت دسترسی به همۀ پایه های ماژول؛
دارای رگولاتور ولتاژ سوییچینگ LM2576 برای تأمین تغذیۀ ماژول؛
دارای دو کانکتور Micro USB (یکی برای ارتباط سریال و دیگری برای واحد USB ماژول)؛
دارای جک میکروفون و هدفون؛
دارای یک کلید برای روشن و خاموش کردن ماژول و یک کلید Reset؛
دارای یک کی پد 4 * 4؛
دارای LEDهای Status و Net light؛
دارای یک سنسور دما و یک فتوسل متصل به ورودی های ADC ماژول؛
دارای کانکتور برای اتصال آنتن بلوتوث؛
دارای کانکتور برای اتصال آنتن GPS؛
دارای سوکت سیم کارت؛
ابعاد 77 * 141 میلی متر.
